Der obere / untere Kollektor der FLUIMAC PHOENIX P50 Pumpe. Material: PP+VTR. Artikel: P0050CLR04800PP. Position im Parsing-Diagramm: 12.

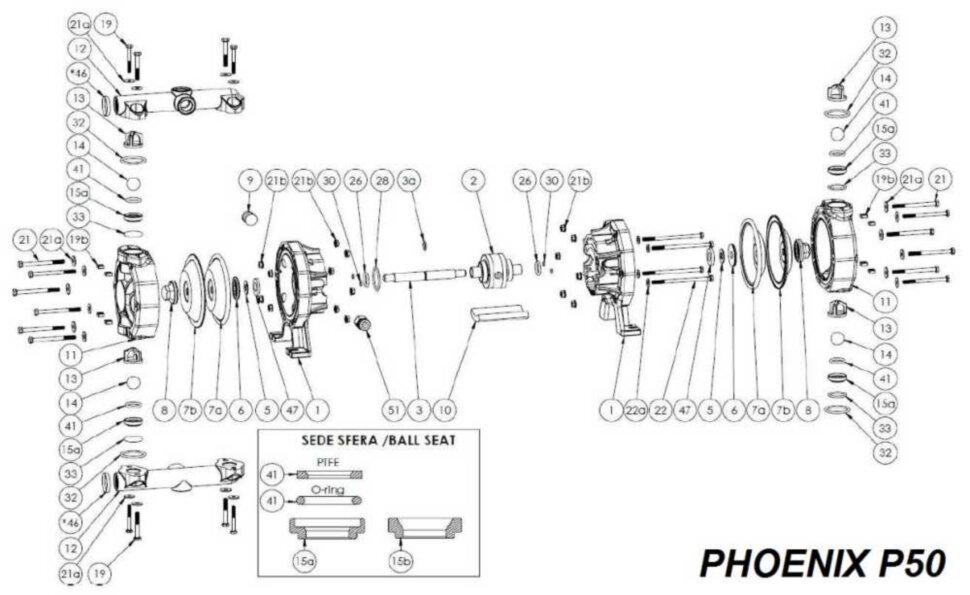

Das allgemeine Schema der Demontage der Pumpe PHOENIX P50:
1 Zentraleinheit
2 Pneumatische Wärmetauscher
3 Welle
3a Wellendichtring
5 Tellerfeder
6 Seitliche Luftabdeckung
7a Membran von der Luftseite
7b Membran von der Seite der Flüssigkeit
8 Stecker
9 Stopfen Mittelblock
10 Schalldämpfer
11 Pumpengehäuse
12 Obere / untere Kollektor
13 Führungsschiene Kugelschreiber Ferrule
14 Ball
15a Kugelsitz mit O-Ring oder Dichtung N°41
15b Kugelsitz
19 Schraube Verteiler
19b Spanner
21 Schraubengehäuse
21a Ring Dichtung
21b Mutter
22 Schraube mitte halbblock
22a Ringdichtung Mitte Halbblock
26 O-Ring
28 O-Ring
30 O-Ring
32 O-Ring oben
32 Dichtung oben
33 Untere O-Ring
33 Dichtung unten
41 Innen-O-Ring
*46 Kreisverkehr Stärkung Kollector
47 Hub-Dichtung
51 Luftanschluss mit O-Ring
