FLUIMAC PHOENIX P700 Pumpenbein. Material: PP+VTR. Artikel-NR: P0700PD004400PP. Position auf dem Parsing-Schema: 17.

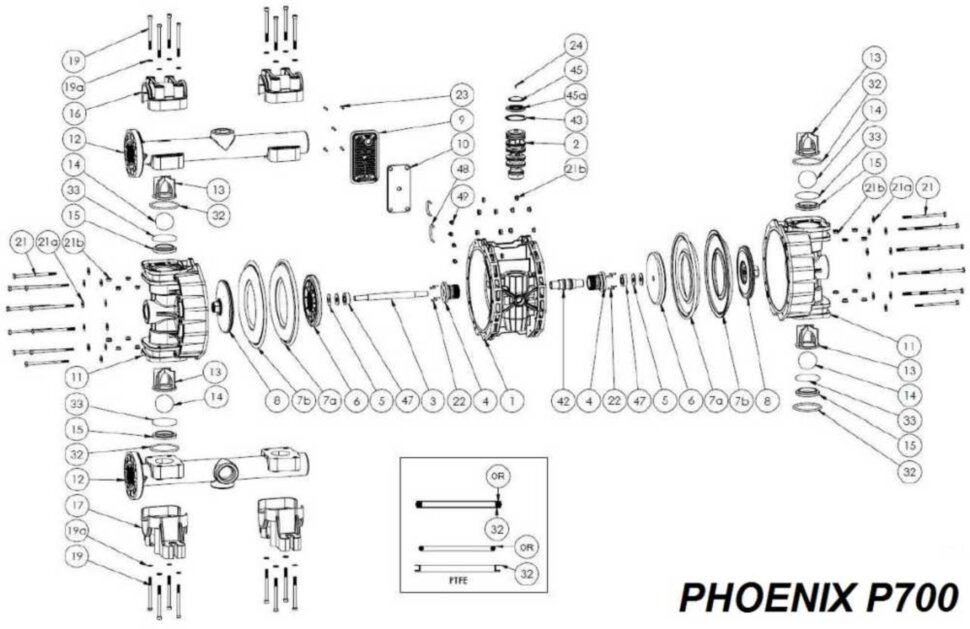

Das allgemeine Schema der Demontage der Pumpe PHOENIX P700:
1 Zentraleinheit
2 Pneumatische Wärmetauscher
3 Welle
4 Zwischenplatte mit O-Ring
5 Tellerfeder
6 Seitliche Luftabdeckung
7a Membran von der Luftseite
7b Membran von der Seite der Flüssigkeit
8 Stecker
9 schalldämpfer-Gitter
10 Schalldämpfer
11 Pumpengehäuse
12 Obere / untere Kollektor
13 Führungsschiene Kugelschreiber Ferrule
14 Ball
15 Kugelsitz
16-Kragen
17 Fuß
19 Schraube Verteiler
19a Ring Dichtung
21 Schraubengehäuse
21a Ring Dichtung
21b Mutter
22 Schraube Zwischenplatte
23 Schraubengitter Schalldämpfer
24 Schraube des pneumatischen Austauschers
32 O-Ring oben
33 Untere O-Ring
42 Buchse mit O-Ring
43 Sicherungsring fuer pneumatischen Tauscher
45 Abdeckung Pneumatische Wärmetauscher
45a Adapter Abdeckung Pneumatische Wärmetauscher
47 Expansionsweg Membran
48 Luftschlauch D 6mm
49 Fitting Buchse
