FLUIMAC PHOENIX P400 Pumpenbein. Material: PP. Artikel-NR: P0400PD000078PP. Position auf dem Parsing-Schema: 17.

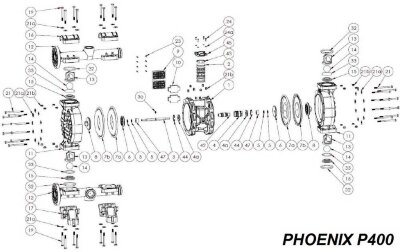

Das allgemeine Schema der Demontage der Pumpe PHOENIX P400:
1 Zentraleinheit
2 Pneumatische Wärmetauscher
3 Welle
3a O-Ring
4 Zwischenplatte mit O-Ring
4a Zwischenplatte mit O-Ring
5 γ ringförmige Dichtung
6 Seitliche Luftabdeckung
7a Membran von der Luftseite
7b Membran von der Seite der Flüssigkeit
8 Stecker
9 schalldämpfer-Gitter
10 Schalldämpfer
11 Pumpengehäuse
12 Obere / untere Kollektor 1 " 1/2
13 Führungsschiene Kugelschreiber Ferrule
14 Ball
15 Ball
16 Ball
15 Kugelsitz
16-Kragen
17 Fuß
19 Schraube Verteiler
21 Schraubengehäuse
21a Unterlegscheibe Gehäuse / Verteiler
21b Muttern für Gehäuse / Verteiler
23 Schraubengitter Schalldämpfer
24 Schraube des pneumatischen Austauschers
24a Schraube Abdeckung Pneumatische Wärmetauscher
32 O-Ring oben
33 Untere O-Ring
42 Buchse mit O-Ring
43 Sicherungsring fuer pneumatischen Tauscher
44 Sicherungsring Zentraleinheit
45 Abdeckung Pneumatische Wärmetauscher
47 Hub-Dichtung
