Górny/dolny kolektor pompy FLUIMAC PHOENIX P65. Materiał: PP+VTR. Numer katalogowy: P0065CLR04168PP. Pozycja na schemacie pompy: 12.

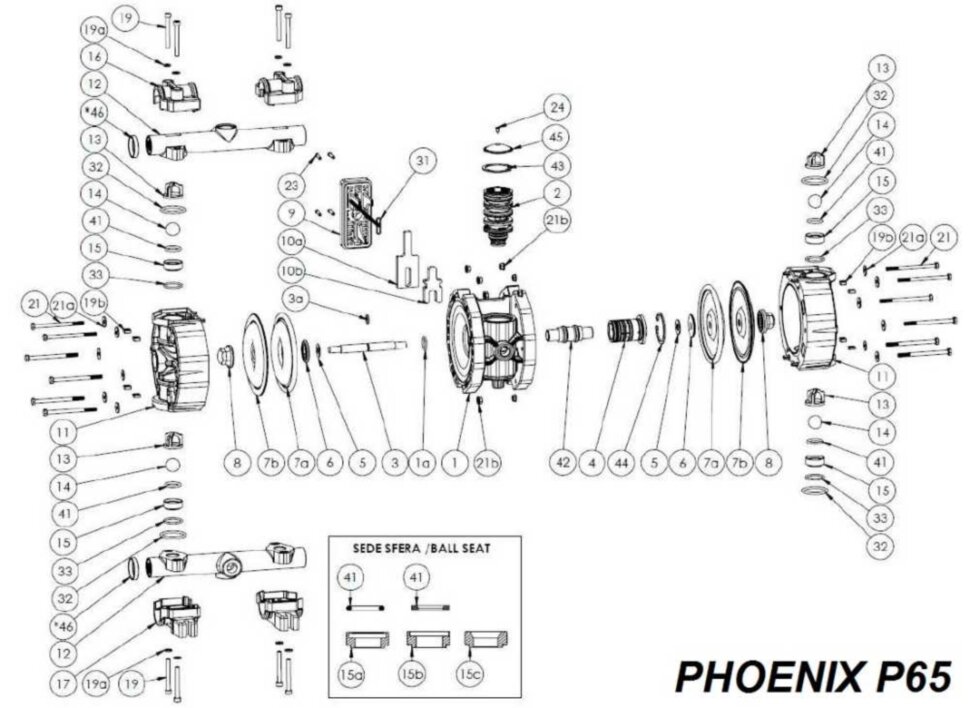

Ogólny schemat demontażu pompy PHOENIX P65:
1 Jednostka centralna
1a Pierścień uszczelniający
2 pneumatyczny wymiennik ciepła
3 Wał
3a Pierścień uszczelniający
4 Płytka pośrednia z pierścieniem uszczelniającym
5 Sprężyna talerzowa
6 Pokrywa Boczna powietrza
7a Membrana ze strony powietrza
7b Membrana ze strony cieczy
8 Zaślepka
9 kratka tłumika
10a Zewnętrzny tłumik
10b Tłumik wewnętrzny
11 Korpus pompy
12 Kolektor górny/dolny
12a Górny kolektor
12b Kolektor Dolny
13 Prowadnica kulkowa
14 Piłka
15a Lożysko kulkowe z pierścieniem uszczelniającym N°41
15b Siodło kulowe z uszczelką PTFE N°41
15c Siodło kulowe
16 Kołnierz
17 Noga
19 Kolektor śrubowy
19b Kolektor
21 Osłona śrubowa
21a Uszczelka Pierścieniowa
21b Nakrętka
23 Kratka tłumika śrubowego
24 Śruba pokrywy wymiennika pneumatycznego
31 Pierścień uszczelniający tłumika
32 Górny pierścień uszczelniający
33 Pierścień uszczelniający
41 Wewnętrzny pierścień uszczelniający gniazda
42 Tuleja zespołu z pierścieniem uszczelniającym
43 Pierścień zabezpieczający do wymiennika pneumatycznego
44 Pierścień blokujący jednostki centralnej
45 Pokrywa wymiennika pneumatycznego
* 46 pierścień wzmacniający
47 Uszczelka skoku
