Membrana ze strony powietrza pompy FLUIMAC PHOENIX P700. Materiał: NBR. Numer części: P0700ME004711NR. Pozycja na schemacie pompy: 7a.

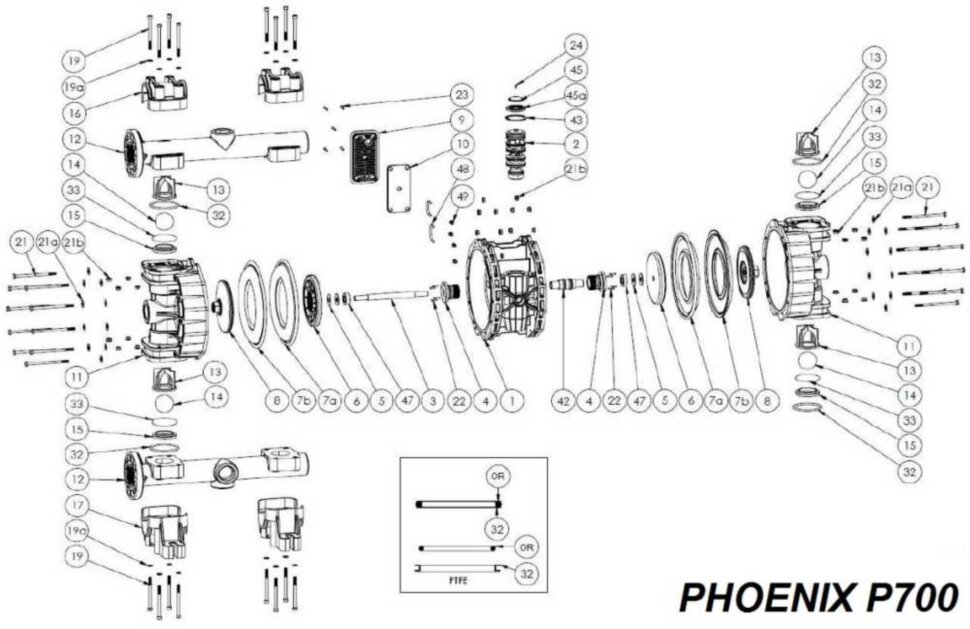

Ogólny schemat demontażu pompy PHOENIX P700:
1 Jednostka centralna
2 pneumatyczny wymiennik ciepła
3 Wał
4 Płytka pośrednia z pierścieniem uszczelniającym
5 Sprężyna talerzowa
6 Pokrywa Boczna powietrza
7a Membrana ze strony powietrza
7b Membrana ze strony cieczy
8 Zaślepka
9 kratka tłumika
10 Tłumik
11 Korpus pompy
12 Kolektor górny/dolny
13 Prowadnica kulkowa
14 Piłka
15 Siodło kulkowe
16 Kołnierz
17 Noga
19 Kolektor śrubowy
19a Uszczelka Pierścieniowa
21 Osłona śrubowa
21a Uszczelka Pierścieniowa
21b Nakrętka
22 Śruba pośrednia Płyta
23 Kratka tłumika śrubowego
24 Śruba pokrywy wymiennika pneumatycznego
32 Górny pierścień uszczelniający
33 Pierścień uszczelniający
42 Tuleja z o-ringiem
43 Pierścień zabezpieczający do wymiennika pneumatycznego
45 Pokrywa wymiennika pneumatycznego
45a Adapter pokrywy wymiennika pneumatycznego
47 Membrana jezdna Dystansowa
48 Rura powietrzna D 6 mm
49 Tuleja montażowa
