Верхний / нижний коллектор насоса FLUIMAC PHOENIX P160. Материал: PVDF+CF. Артикул: P0160CLR04222FC. Позиция на схеме разбора: 12.

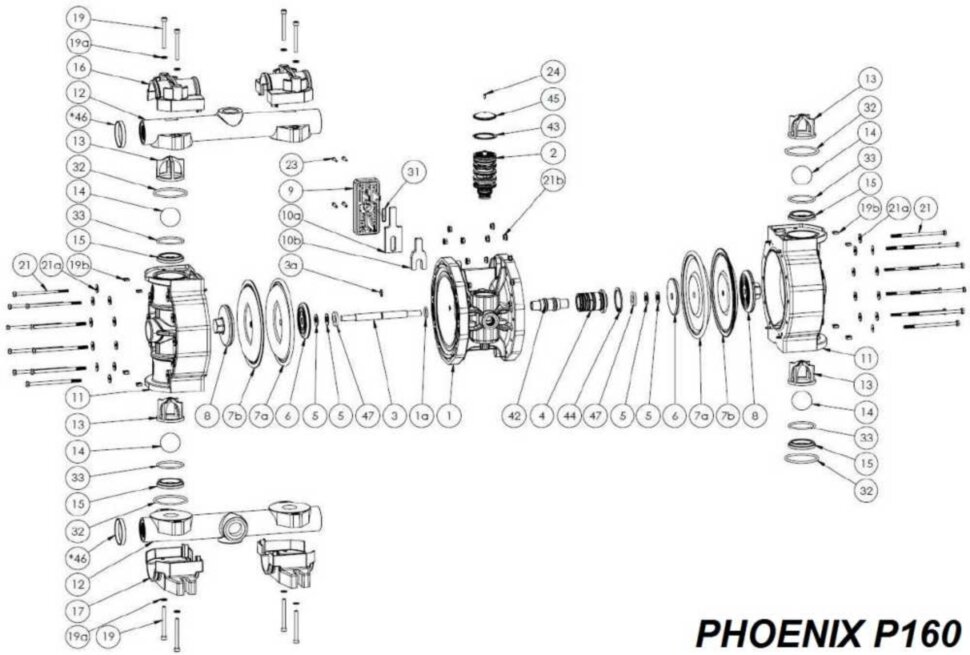

Общая схема разбора насоса PHOENIX P160:
1 Центральный блок (новой версии)
1a Уплотнительное кольцо
2 Пневматический теплообменник
3 Вал
3a Уплотнительное кольцо вала
4 Промежуточная пластина с уплотнительным кольцом
5 Тарельчатая пружина
6 Воздушная боковая крышка
7a Мембрана со сторони воздуха
7b Мембрана со сторони жидкости
8 Заглушка
9 Решетка глушителя с уплотнительным кольцом
10a Внешний глушитель
10b Внутренний глушитель
11 Корпус насоса
12 Верхний / нижний коллектор
12a Верхний коллектор
12b Нижний коллектор
12a Зажим верхнего коллектора
12b Нижний зажим коллектора
13 Направляющая шариковая обойма
14 Шар
15 Шаровое седло
16 Воротник
17 Нога
19 Винтовой коллектор
19a Кольцевая прокладка
19b Гаечный коллектор
21 Винтовой кожух
21a Кольцевая прокладка
21b Гайка
23 Винтовая решетка глушителя
24 Винт крышки пневматического обменника
31 Уплотнительное кольцо глушителя
32 Уплотнительное кольцо верхнее
33 Нижние уплотнительное кольцо
42 командная втулка с уплотнительным кольцом (новая версия)
43 Стопорное кольцо для пневматического обменника
44 Стопорное кольцо для пневматического обменника
45 Крышка пневматического обменник
*46 Армирующее кольцо
47 Прокладка хода
