Нога насоса FLUIMAC PHOENIX P700. Материал: PP +VTR. Артикул: P0700PD004400PP. Позиция на схеме разбора: 17.

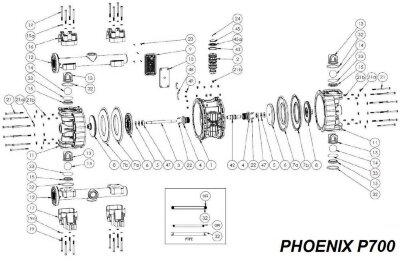

Общая схема разбора насоса PHOENIX P700:
1 Центральный блок
2 Пневматический теплообменник
3 Вал
4 Промежуточная пластина с уплотнительным кольцом
5 Тарельчатая пружина
6 Воздушная боковая крышка
7a Мембрана со сторони воздуха
7b Мембрана со сторони жидкости
8 Заглушка
9 решетка глушителя
10 Глушитель
11 Корпус насоса
12 Верхний / нижний коллектор
13 Направляющая шариковая обойма
14 Шар
15 Шаровое седло
16 Воротник
17 Нога
19 Винтовой коллектор
19a Кольцевая прокладка
21 Винтовой кожух
21a Кольцевая прокладка
21b Гайка
22 Винтовая промежуточная пластина
23 Винтовая решетка глушителя
24 Винт крышки пневматического обменника
32 Верхнее уплотнительное кольцо
33 Нижние уплотнительное кольцо
42 Втулка с уплотнительным кольцом
43 Стопорное кольцо для пневматического обменника
45 Крышка пневматического обменник
45a адаптер крышки пневматического обменника
47 Распорная ходовая диафрагма
48 Воздушная трубка D 6 мм
49 Фитинговая втулка
