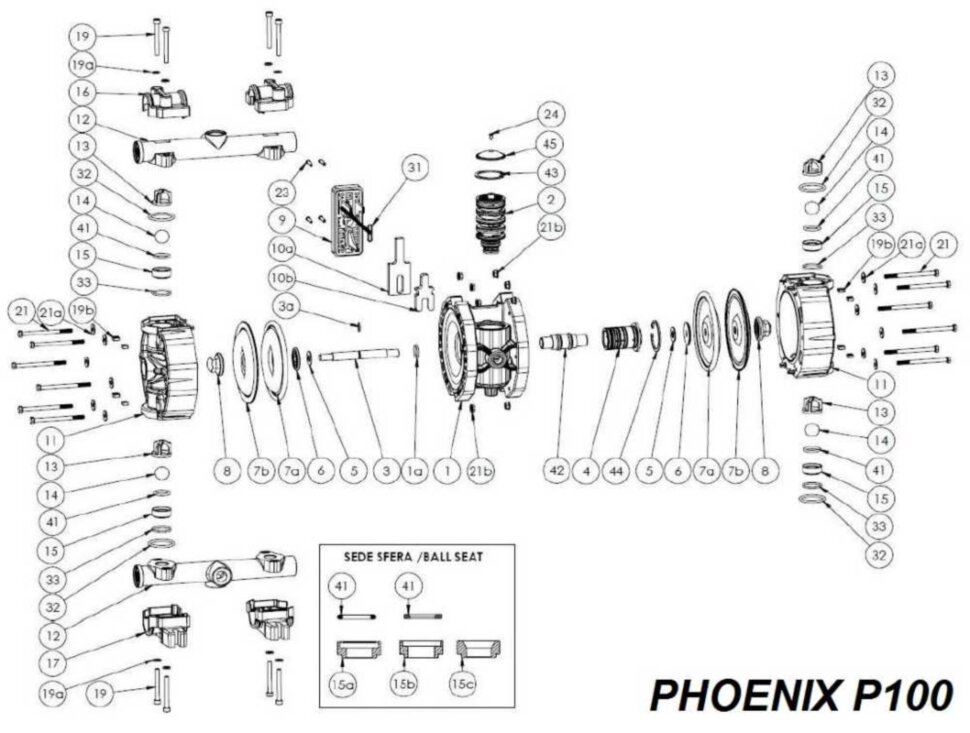

Collecteur inférieur de la pompe FLUIMAC PHOENIX P100. Matériau : AISI 316. Article : P0100CLR04304A4. Position sur le diagramme d'analyse : 12b. Schéma général de démontage du PHOENIX P100 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Membrane avec joint torique 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 9 Grille de silencieux 10a Silencieux extérieur 10b Silencieux intérieur 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 12a Collier collecteur supérieur 12b Collier collecteur inférieur 13 Guide bille 14 Bille 15a Siège de bille avec joint torique N°41 15b Siège de bille avec joint PTFE N° 41 15c Siège de bille 16 Collier 17 Pied 19 Vis du collecteur 19b Collecteur 21 Vis du boîtier 21a Joint torique 21b Ecrou 23 Grille de la vis du silencieux 24 Vis du couvercle de l'échangeur d'air 31 Joint torique du silencieux 32 Joint torique 33 Joint torique 41 Joint torique 42 O -bague annulaire 43 Anneau de retenue pour échangeur pneumatique 44 Anneau de retenue pour unité centrale 45 Couvercle pour échangeur pneumatique
