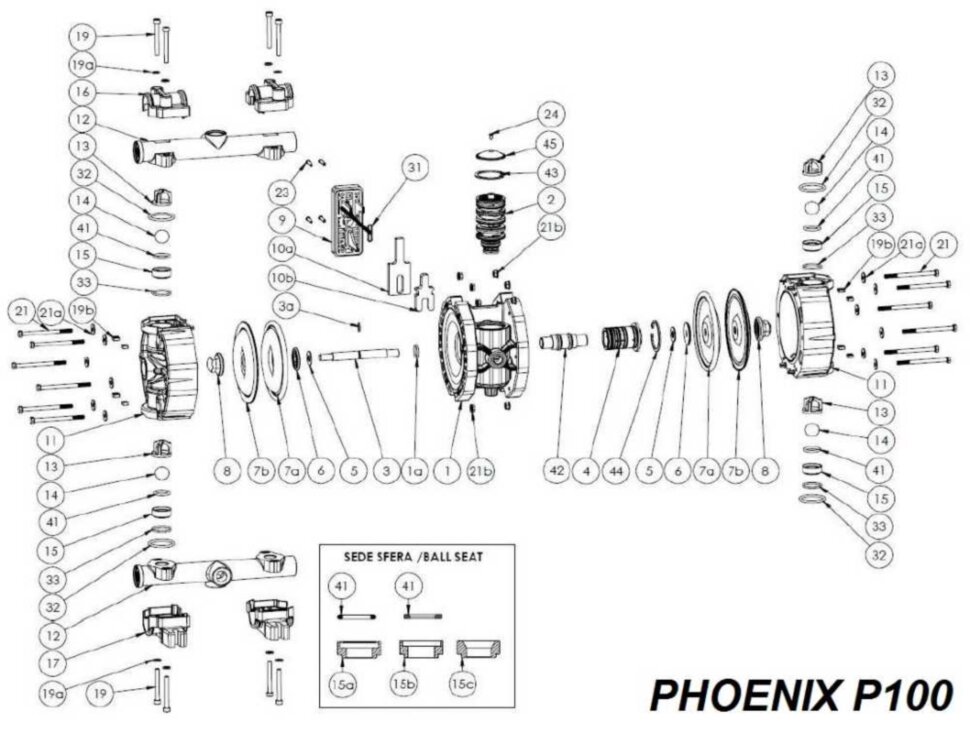

Collecteur supérieur / inférieur de la pompe FLUIMAC PHOENIX P100. Matériau : AL. Article : P0100CLR04193AL. Position sur le schéma de démontage : 12. Démontage général de la pompe PHOENIX P100 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Membrane avec bague d'étanchéité 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Diaphragme côté liquide 8 Bouchon 9 Grille du silencieux 10a Silencieux externe 10b Silencieux interne 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 12a Collier collecteur supérieur 12b Collier collecteur inférieur 13 Guide bille 14 Bille 15a Siège bille avec N°41 O- 15b Siège de bille avec joint PTFE N°41 15c Siège de bille 16 Collier 17 Pied 19 Vis du collecteur 19b Ecrou du collecteur 21 Vis du carter 21a Joint torique 21b Ecrou 23 Grille de la vis du silencieux 24 Vis du couvercle de l'échangeur d'air 31 Joint torique du silencieux 32 Joint torique 33 Joint torique 41 42 W Cosse joint torique 43 Circlip pour échangeur pneumatique 44 Circlip pour centrale 45 Capot pour échangeur pneumatique
