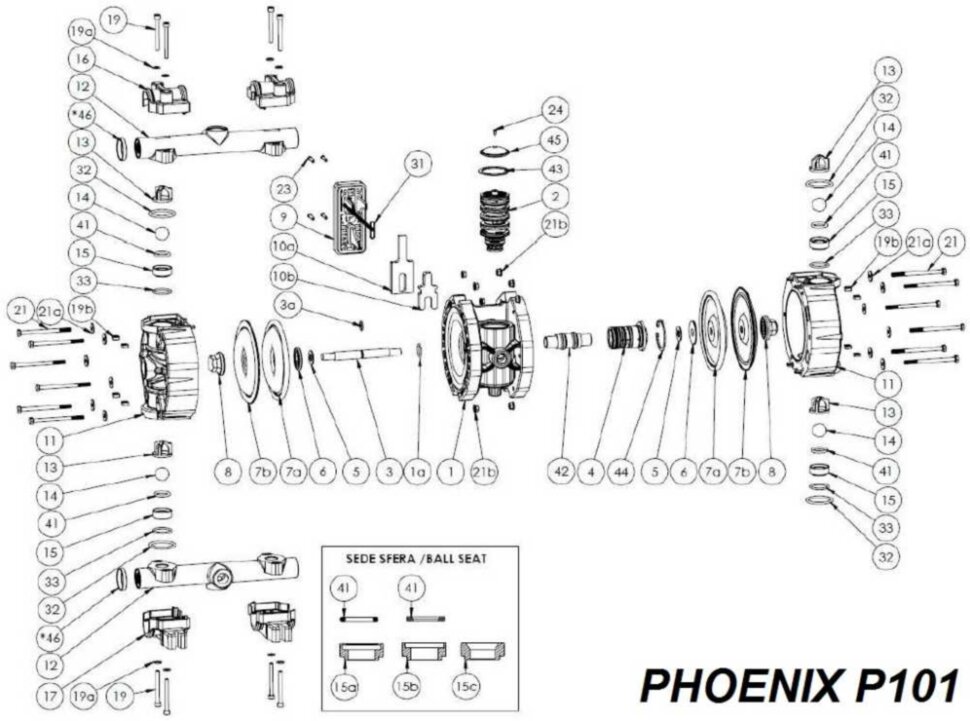

Collecteur supérieur / inférieur de la pompe FLUIMAC PHOENIX P101. Matériau : PP+CF. Article : P0101CLR04666PC. Position dans le schéma de démontage : 12. Démontage général de la pompe PHOENIX P101 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Membrane avec bague d'étanchéité 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Diaphragme côté liquide 8 Bouchon 9 Grille du silencieux 10a Silencieux extérieur 10b Silencieux intérieur 11 Corps de pompe 12 Collecteur supérieur/inférieur 13 Porte-bille de guidage 14 Bille 15 Siège de bille 16 Collier 17 Pied 19 Collecteur à vis 19b Collecteur à écrou 21 Boîtier à vis 21a Joint torique 21b Écrou 23 Silencieux Vis Grille 24 Vis échangeur pneumatique 31 Joint torique silencieux 32 Joint torique 33 Joint torique 41 Joint torique 42 Bague joint torique 43 Circlip pour échangeur pneumatique 44 Circlip pour centrale 45 Couvercle échangeur pneumatique
