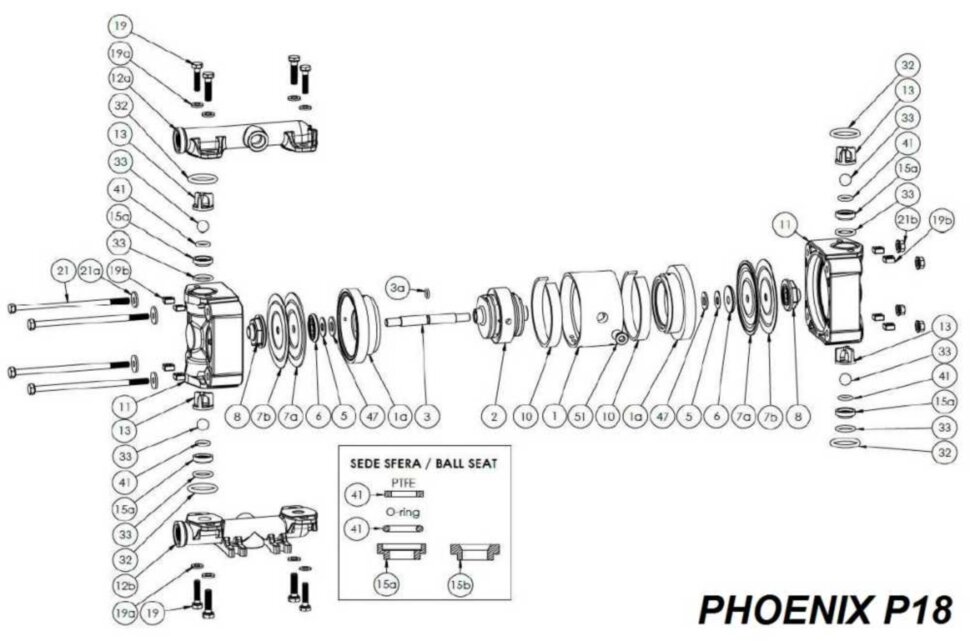

Siège de bille de la pompe FLUIMAC PHOENIX P18. Matériau : AISI. Article : P0018SD000089A4. Position sur le diagramme d'analyse : 15b. Schéma général de démontage du PHOENIX P18 : 1 Unité centrale 1a Couvercle/plaque de l'unité centrale 2 Échangeur de chaleur pneumatique 3 Arbre 3a Joint torique de l'arbre 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 10 Silencieux 11 Corps de pompe 12a Supérieur collecteur 12a Collier de collecteur supérieur 12b Collecteur inférieur 12b Collier de collecteur inférieur 13 Guide de cage à billes 14 Bille 15a Siège de bille 15b Bille de siège 19 Vis de collecteur 19a Rondelles de collecteur 19b Ecrou de collecteur 21 Logement de vis 21a Corps de rondelle/collecteur 21b Ecrous de corps 32 Joint torique supérieur 32 Joint supérieur 33 Joint torique inférieur 33 Joint inférieur 41 Joint torique intérieur du siège 41 Joint intérieur du siège 47 Entretoise 51 Conduite d'air 21b Écrous de corps 32 Joint torique supérieur 34 Joint torique du silencieux 47 Entretoise 51 Conduite d'air
