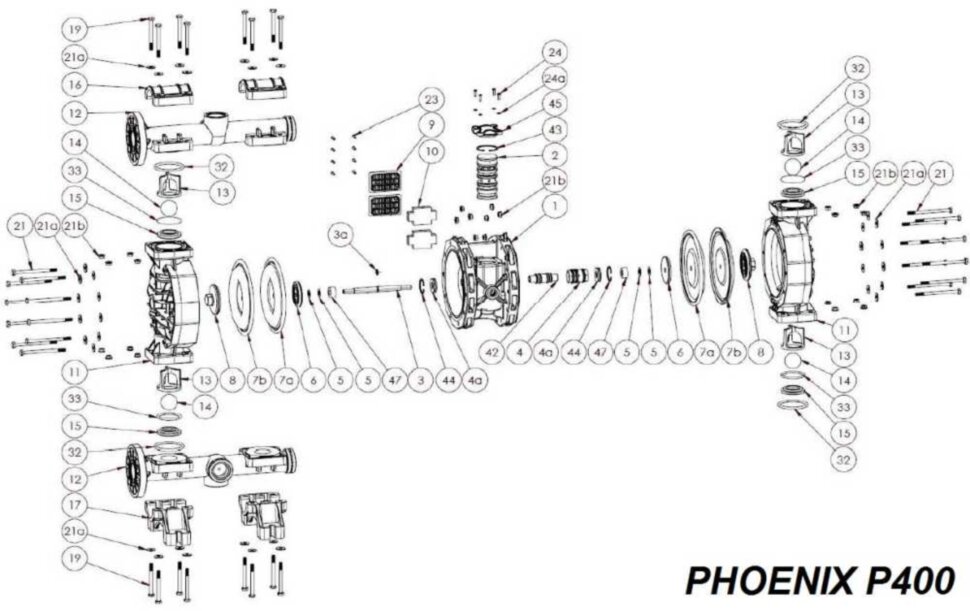

Vis de couvercle pour l'échangeur pneumatique de la pompe FLUIMAC PHOENIX P400. Matériau : AISI. Référence : RONDP50C04009A2. Position sur le diagramme d'analyse : 24a. Schéma général de démontage du PHOENIX P400 : 1 Bloc central 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Plaque intermédiaire avec joint torique 4a Plaque intermédiaire avec joint torique 5 Joint torique 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 9 Grille du silencieux 10 Silencieux 11 Corps de pompe 12 Collecteur supérieur/inférieur 1" 1/2 13 Guide bille 14 Bille 15 Bille 16 Bille 15 Bille de siège 16 Collier 17 Pied 19 Vis collecteur 21 Vis logement 21a Rondelle logement/collecteur 21b Ecrous pour logement 23 Grille de vis du silencieux 24 Vis du couvercle de l'échangeur d'air 24a Vis du couvercle de l'échangeur d'air 32 Joint torique supérieur 33 Joint torique inférieur 42 Douille de joint torique 43 Circlip pour échangeur pneumatique 44 Circlip pour centrale 45 Couvercle pour échangeur d'air 47 Joint de course
