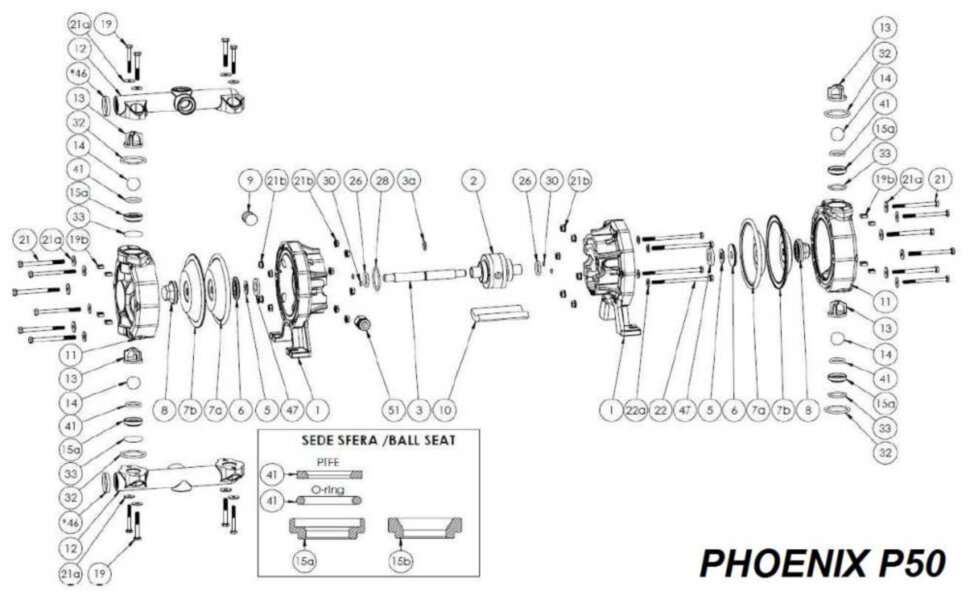

Corps de pompe FLUIMAC PHOENIX P50. Matériau : AISI 316. Article : P0050CPR04788A4. Position sur le schéma de démontage : 11. Démontage général de la pompe PHOENIX P50 : 1 Demi-bloc central 2 Echangeur pneumatique 3 Arbre 3a Bague d'étanchéité d'arbre 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 9 Centrale Bouchon demi-bloc 10 Silencieux 11 Corps de pompe 12 Collecteur supérieur/inférieur 13 Guide cage à billes 14 Bille 15a Siège de bille avec joint torique ou joint N°41 15b Siège de bille 19 Vis collecteur 19b Collecteur 21 Vis logement 21a Joint torique 21b Ecrou 22 Vis demi-bloc central 22a joint torique demi-bloc central 26 joint torique 28 joint torique 30 joint torique 32 joint torique supérieur 32 joint supérieur 33 joint torique inférieur 33 joint inférieur 41 joint torique intérieur *46 bague de renfort collecteur 47 course joint 51 Raccord d'air avec joint torique
