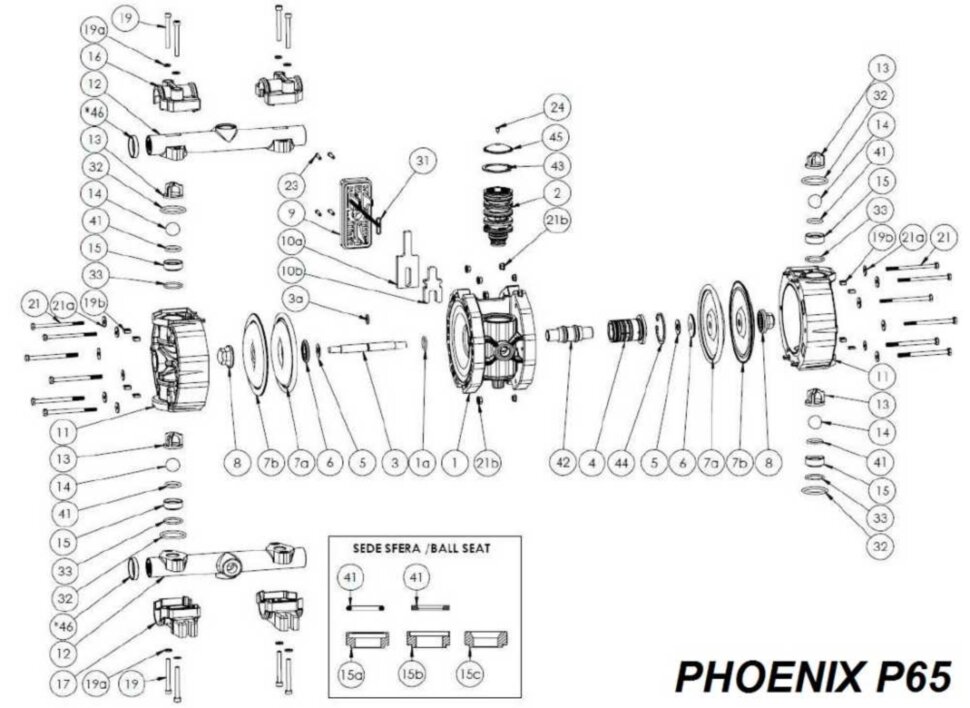

Anneau de renfort pour pompe FLUIMAC PHOENIX P65. Matériau : AISI. Article : P0100AN004736A2. Position sur le schéma de démontage : * 46. Démontage général de la pompe PHOENIX P65 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Plaque intermédiaire avec bague d'étanchéité 5 Belleville 6 Couvercle côté air 7a Côté air membrane 7b Côté air membrane côté liquide 8 Bouchon 9 Grille du silencieux 10a Silencieux extérieur 10b Silencieux intérieur 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 13 Guide bille 14 Bille 15a Siège de bille avec joint torique N°41 15b Siège de bille avec PTFE N° joint 41 15c Siège de bille 16 Collier 17 Pied 19 Vis du collecteur 19b Collecteur 21 Vis du boîtier 21a Joint torique 21b Ecrou 23 Grille de la vis du silencieux 24 Vis du couvercle de l'échangeur d'air 31 Joint torique du silencieux 32 Joint torique supérieur 33 Joint torique inférieur 41 Siège intérieur Joint torique 42 wtu 43 Anneau de retenue pour échangeur pneumatique 44 Anneau de retenue pour unité centrale 45 Couvercle pour échangeur pneumatique *46 Anneau de renfort 47 Joint de course
