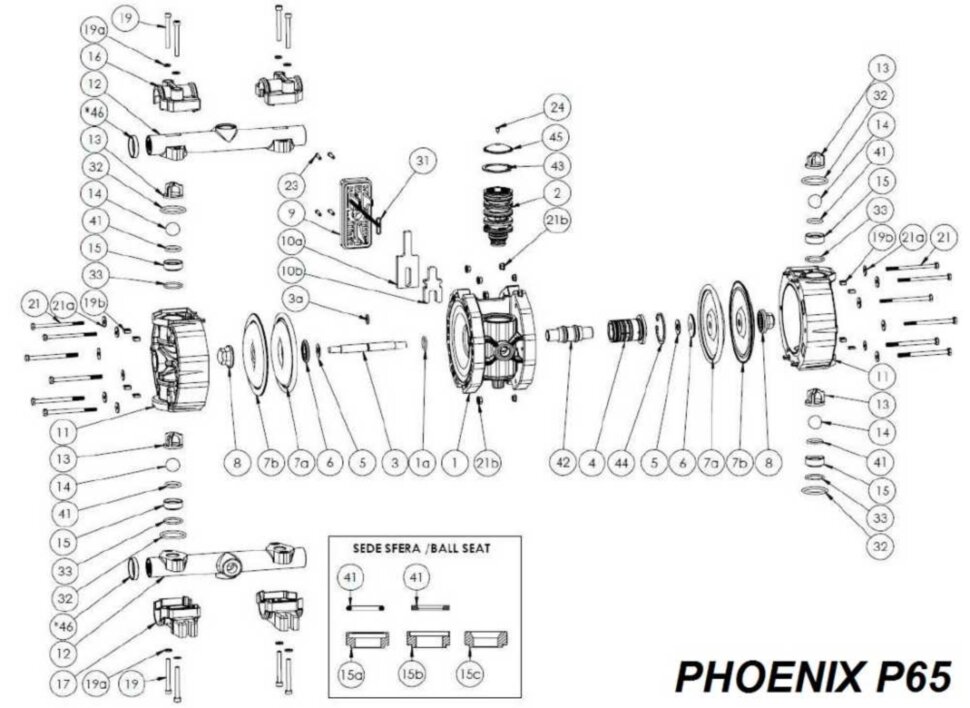

Collecteur inférieur de la pompe FLUIMAC PHOENIX P65. Matériau : AISI 316. Article : P0065CLR04713A4. Position sur le diagramme d'analyse : 12b. Schéma général de démontage du PHOENIX P65 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Plaque intermédiaire avec joint torique 5 Ressort Belleville 6 Couvercle côté air 7a Diaphragme côté air 7b Diaphragme côté liquide 8 Bouchon 9 Grille du silencieux 10a Silencieux extérieur 10b Silencieux intérieur 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 13 Cage à billes de guidage 14 Bille 15a Siège de bille avec joint torique N°41 15b Siège de bille avec joint PTFE N°41 15c Siège de bille 16 Collier 17 Pied 19 Vis du collecteur 19b Collecteur 21 Vis du boîtier 21a Joint torique 21b Écrou 23 Vis de la grille du silencieux 24 Vis du couvercle de l'échangeur d'air 31 Joint torique du silencieux 32 Joint torique supérieur 33 Joint torique inférieur 41 Joint torique du siège intérieur 42 Manchon de commande avec Joint torique 43 Circlip pour échangeur pneumatique 44 Circlip pour centrale 45 Couvercle pour échangeur pneumatique *46 Circlip 47 Joint de course
