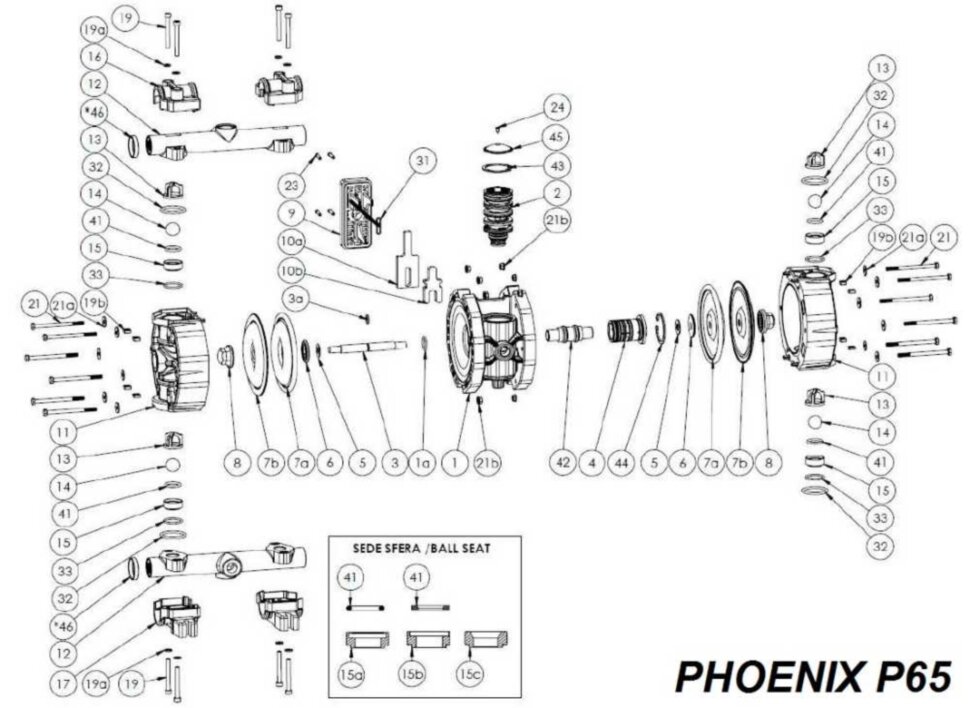

Collecteur supérieur / inférieur de la pompe FLUIMAC PHOENIX P65. Matériau : PVDF+CF. Article : P0065CLR04168FC. Position sur le schéma de démontage : 12. Démontage général de la pompe PHOENIX P65 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Plaque intermédiaire avec joint torique 5 Belleville 6 Couvercle côté air 7a Côté air 7b Diaphragme latéral 8 Bouchon 9 Grille du silencieux 10a Silencieux externe 10b Silencieux interne 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 13 Guide bille 14 Bille 15a Siège de bille avec joint torique N°41 15b Siège de bille avec joint PTFE N°41 15c Siège de bille 16 Collier 17 Pied 19 Vis du collecteur 19b Collecteur 21 Vis du boîtier 21a Joint torique 21b Ecrou 23 Grille de la vis du silencieux 24 Vis du couvercle de l'échangeur d'air 31 Joint torique du silencieux 32 Joint torique supérieur 33 Joint torique inférieur 41 Intérieur siège joint torique 42 douille de commande a avec joint torique 43 Bague de retenue pour échangeur pneumatique 44 Bague de retenue pour unité centrale 45 Couvercle pour échangeur pneumatique *46 Bague de renfort 47 Joint de course
