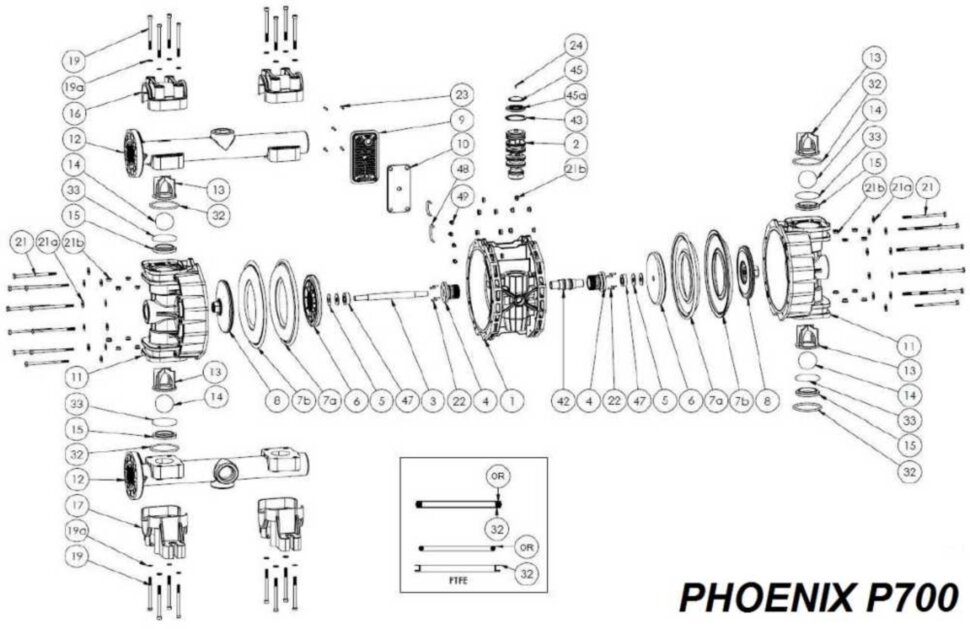

Membrane côté liquide de la pompe FLUIMAC PHOENIX P700. Matériau : PTFE. Référence : P0700ME004475TF. Position sur le diagramme d'analyse : 7b. Schéma général de démontage de la pompe PHOENIX P700 : 1 Bloc central 2 Echangeur pneumatique 3 Arbre 4 Plaque intermédiaire avec joint torique 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 9 Grille du silencieux 10 Silencieux 11 Corps de pompe 12 Collecteur supérieur / inférieur 13 Cage à billes de guidage 14 Bille 15 Siège de bille 16 Collier 17 Pied 19 Vis collecteur 19a Joint torique 21 Vis boîtier 21a Joint torique 21b Écrou 22 Plaque intermédiaire vissée 23 Grille de silencieux vissée 24 Air vissé couvercle échangeur 32 Bague d'étanchéité supérieure 33 Joint torique inférieur Joint torique 42 Manchon avec joint torique 43 Circlip pour échangeur pneumatique 45 Couvercle échangeur pneumatique 45a Adaptateur couvercle échangeur pneumatique 47 Entretoise de membrane de déplacement 48 Tube d'air D 6 mm 49 Manchon de montage
