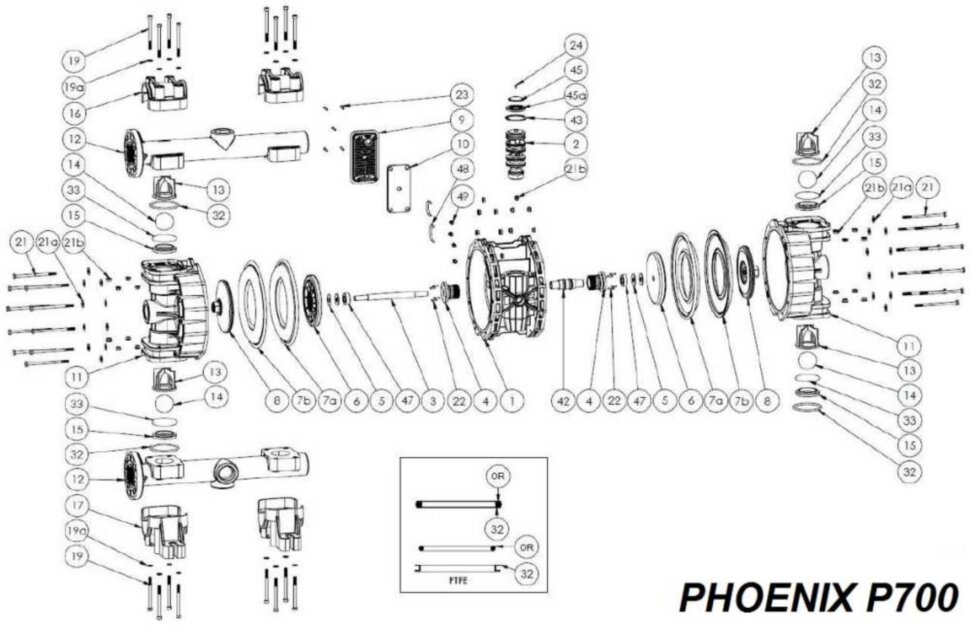

Manchon avec joint torique pour la pompe FLUIMAC PHOENIX P700. Matériau : POM-c. Article : P0700BC004645PM. Position sur le schéma de démontage : 42. Schéma général de démontage de la pompe PHOENIX P700 : 1 Bloc central 2 Echangeur pneumatique 3 Arbre 4 Plaque intermédiaire avec bague d'étanchéité 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 9 Grille du silencieux 10 Silencieux 11 Corps de pompe 12 Collecteur supérieur/inférieur 13 Guide bille 14 Bille 15 Siège de bille 16 Collier 17 Pied 19 Vis collecteur 19a Joint torique 21 Vis corps 21a Joint torique 21b Ecrou 22 Plaque intermédiaire vissée 23 Vissée grille du silencieux 24 Couvercle échangeur d'air à visser 32 Joint torique supérieur 33 Joint torique inférieur 42 Manchon avec joint torique 43 Circlip pour échangeur pneumatique 45 Bouchon échangeur pneumatique 45a Adaptateur bouchon échangeur pneumatique 47 Membrane de course 48 Tube d'air D 6 mm 49 Manchon de montage
