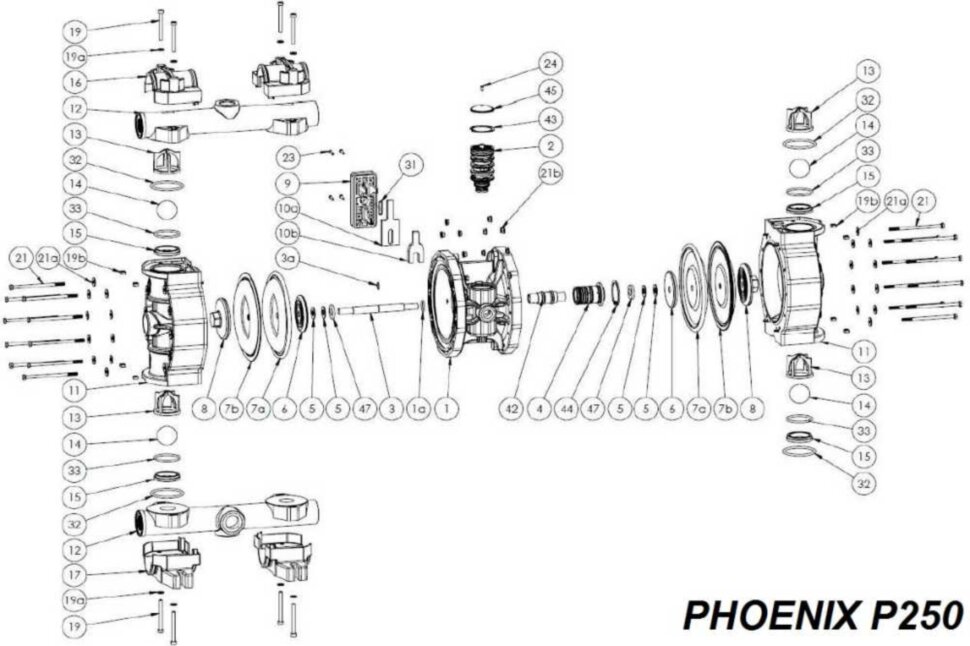

Le bloc central de la pompe FLUIMAC PHOENIX P250. Matériau : PP+CF. Article : P0160CCR04221PC. Position sur le schéma de démontage : 1. Démontage général de la pompe PHOENIX P250 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Plaque intermédiaire avec joint torique 5 Belleville 6 Couvercle côté air 7a Côté air 7b Diaphragme latéral 8 Bouchon 9 Grille du silencieux 10a Silencieux extérieur 10b Silencieux intérieur 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 13 Guide de bille 14 Bille 15 Siège de bille 16 Collier 17 Pied 19 Vis de collecteur 19a Joint torique 19b Écrou Collecteur 21 Vis Carter collecteur 21a Joint torique 21b Ecrou 23 Grille vis silencieux 24 Vis couvercle échangeur pneumatique 31 Joint torique silencieux 32 Joint torique supérieur pour plastique et aluminium 33 Joint torique inférieur 42 Manchon de commande avec joint torique (nouvelle version) 43 Circlip pour commande pneumatique échangeur 44 Circlip pour échangeur pneumatique 45 Couvercle pour échangeur pneumatique *46 Anneau de renfort 47 Joint de course
