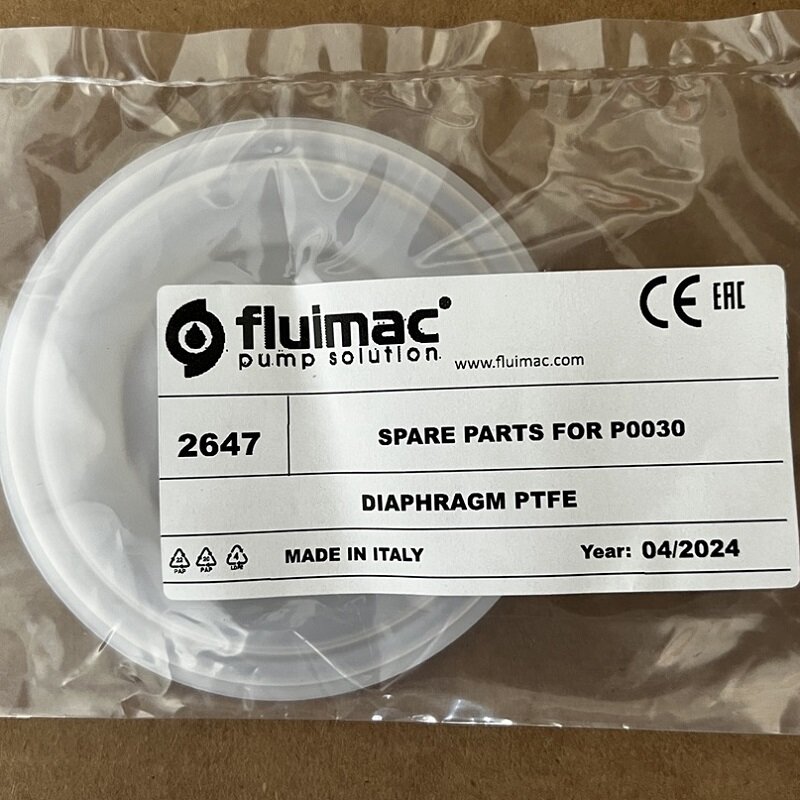

Membrane côté liquide de la pompe FLUIMAC PHOENIX P30. Matériau : PTFE. Article : P0030ME004706TF. Position sur le diagramme d'analyse : 7b. Schéma général de démontage du PHOENIX P30 : 1 Unité centrale 1a Couvercle/plaque de l'unité centrale 2 Échangeur pneumatique 3 Arbre 3a Joint torique de l'arbre 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 10 Silencieux 11 Corps de pompe 12a Supérieur collecteur 12a Collier collecteur supérieur 12b Collecteur inférieur 12b Collier collecteur inférieur 13 Guide cage à billes 14 Bille 16 Bille 15a Siège de bille avec joint torique N°41 15b Siège de bille 19 Vis collecteur 19b Collecteur 21 Logement de vis 21a Corps de rondelle / collecteur 21b corps 32 Supérieur Joint torique 32 Joint supérieur 33 Joint torique inférieur 33 Joint inférieur 41 Joint torique intérieur 47 Joint de course 51 Conduite pneumatique
