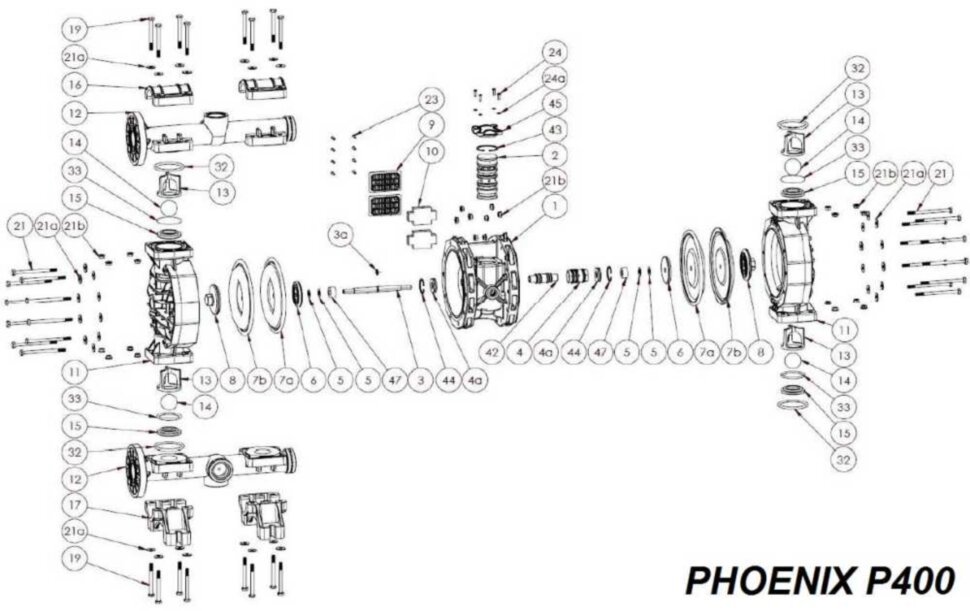

Joint course pompe FLUIMAC PHOENIX P400. Matériau : POM-c. Article : P0400DS000062PM. Position sur le schéma de démontage : 47. Schéma général de démontage de la pompe PHOENIX P400 : 1 Bloc central 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Plaque intermédiaire avec joint torique 4a Plaque intermédiaire avec joint torique 5 Joint torique 6 Air couvercle latéral 7a Membrane côté air 7b Membrane côté fluide 8 Bouchon 9 Grille du silencieux 10 Silencieux 11 Corps de pompe 12 Collecteur supérieur/inférieur 1" 1/2 13 Guide de bille 14 Bille 15 Bille 16 Bille 15 Siège de bille 16 Collier 17 Pied 19 Vis de collecteur 21 Vis Carter 21a Rondelles de carter/collecteur 21b Écrous pour carénage/collecteur 23 Vis de la grille du silencieux 24 Vis du couvercle de l'échangeur d'air 24a Vis du couvercle de l'échangeur d'air 32 Joint torique supérieur 33 Joint torique inférieur 42 Douille de joint torique 43 Anneau de retenue pour échangeur d'air 44 Retenue bague pour unité centrale 45 Capuchon d'air environ Mennik 47 Joint
