Collier inférieur de collecteur, AISI 316 POLI, PHOENIX P160

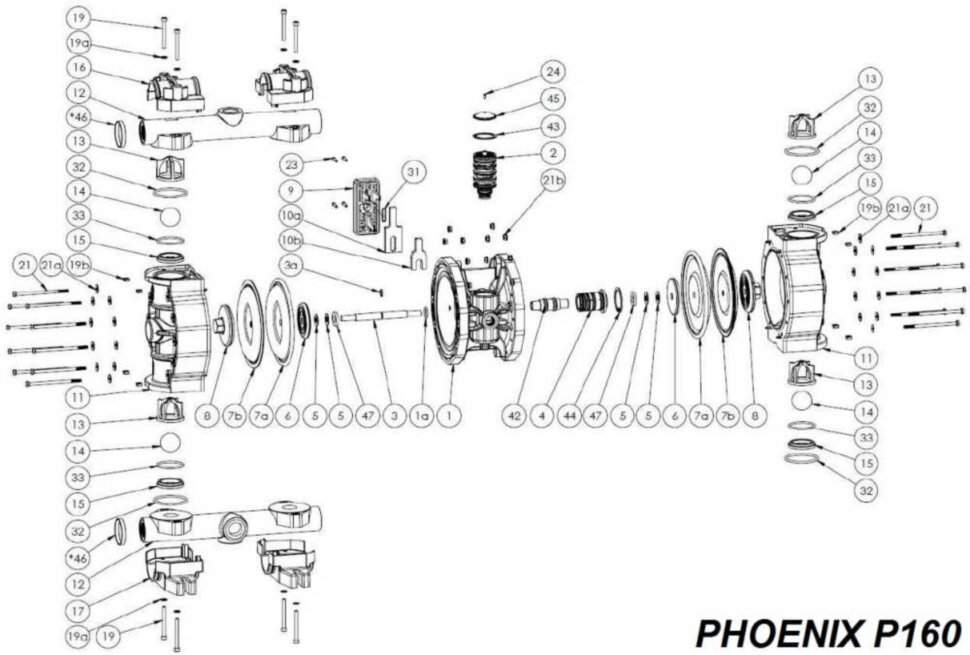

Collier inférieur du collecteur de pompe FLUIMAC PHOENIX P160. Matériau : AISI 316 POLI. Article : F0160CLR04305A4. Position sur le diagramme d'analyse : 12b. Schéma général de démontage du PHOENIX P160 : 1 Bloc central (nouvelle version) 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique de l'arbre 4 Plaque intermédiaire avec joint torique 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 9 Grille de silencieux avec joint torique 10a Silencieux extérieur 10b Silencieux intérieur 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 12a Collier de collecteur supérieur 12b Collier de collecteur inférieur 13 Guide de bille 14 Bille 15 Bille de siège 16 Collier 17 Pied 19 Vis collecteur 19a Joint torique 19b Collecteur 21 Vis logement 21a Joint torique 21b Ecrou 23 Vis grille silencieux 24 Vis couvercle échangeur pneumatique 31 Joint torique silencieux 32 Joint torique supérieur 33 Joint torique inférieur 42 Manchon de commande avec joint torique (neuf version) 43 Anneau de retenue pour échangeur pneumatique 44 Anneau de retenue pour échangeur pneumatique 45 Couvercle pour échangeur pneumatique *46 Anneau de renfort 47 Joint de course
