Collecteur supérieur/inférieur, AL, PHOENIX P160

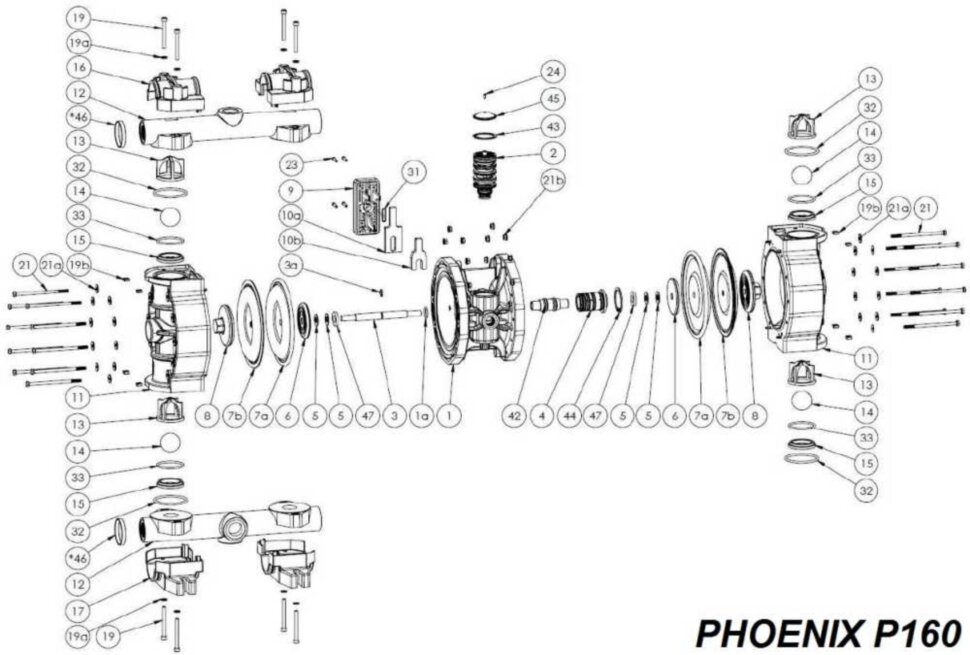

Collecteur supérieur / inférieur de la pompe FLUIMAC PHOENIX P160. Matériau : AL. Article : P0160CLR04264AL. Position sur le schéma de démontage : 12. Schéma général de démontage de la pompe PHOENIX P160 : 1 Bloc central (nouvelle version) 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique arbre 4 Plaque intermédiaire avec joint torique 5 Ressort Belleville 6 Couvercle côté air 7a Membrane sur le côté 7b Membrane côté liquide 8 Bouchon 9 Grille de silencieux avec joint torique 10a Silencieux externe 10b Silencieux interne 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 12a Collier de collecteur supérieur 12b Collier de collecteur inférieur 13 Guide bille 14 Bille 15 Siège bille 16 Collier 17 Pied 19 Vis collecteur 19a Joint torique 19b Ecrou collecteur 21 Vis logement 21a Joint torique 21b Ecrou 23 Grille vis silencieux 24 Vis couvercle échangeur pneumatique 31 Joint torique silencieux 32 Joint torique supérieur 33 Joint torique inférieur 42 Douille de commande avec Joint torique (nouvelle version) 43 Circlip pour échangeur pneumatique 44 Circlip pour échangeur pneumatique 45 Couvercle pour échangeur pneumatique *46 Circlip 47 Joint de course
