Collecteur supérieur, AISI 316, PHOENIX P250

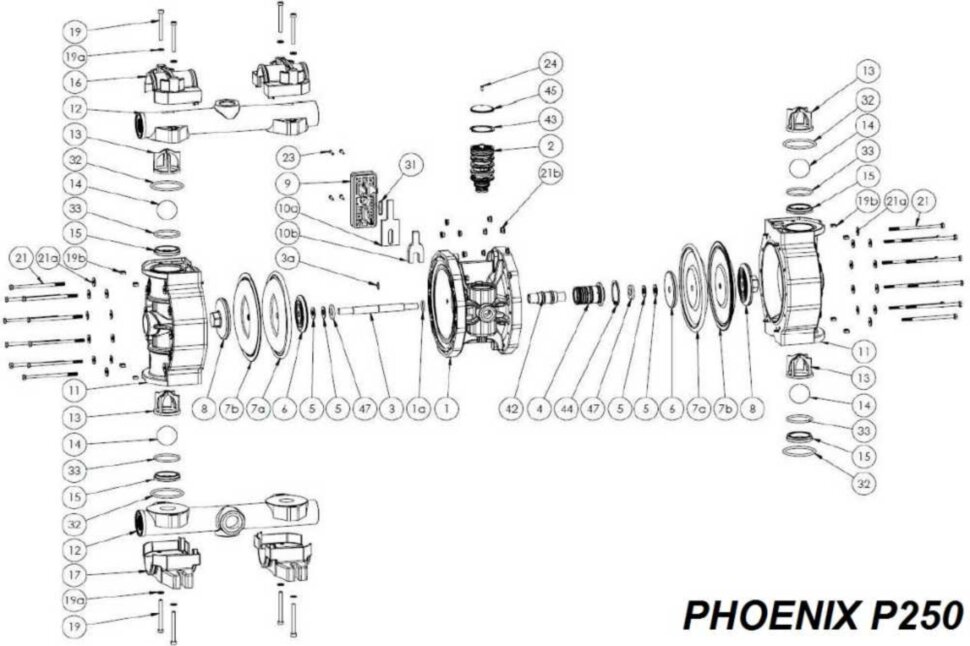

Collecteur supérieur de la pompe FLUIMAC PHOENIX P250. Matériau : AISI 316. Article : P0250CLR04300A4. Position sur le diagramme d'analyse : 12a. Schéma général de démontage du PHOENIX P250 : 1 Bloc central 1a Joint torique 2 Echangeur pneumatique 3 Arbre 3a Joint torique 4 Plaque intermédiaire avec joint torique 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 9 Grille du silencieux 10a Silencieux extérieur 10b Silencieux intérieur 11 Corps de pompe 12 Collecteur supérieur/inférieur 12a Collecteur supérieur 12b Collecteur inférieur 13 Guide bille 14 Bille 15 Siège de bille 16 Collier 17 Pied 19 Vis collecteur 19a Joint torique 19b Ecrou collecteur 21 Vis logement 21a Joint torique 21b Ecrou 23 Grille vis silencieux 24 Vis couvercle échangeur pneumatique 31 Joint torique silencieux 32 Joint torique supérieur pour plastique et aluminium 33 Joint torique inférieur 42 Manchon de commande avec joint torique (nouvelle version) 43 Circlip pour échangeur pneumatique 44 Circlip pour pour échangeur pneumatique 45 Couvercle échangeur pneumatique *46 Anneau de renfort 47 Joint de course
