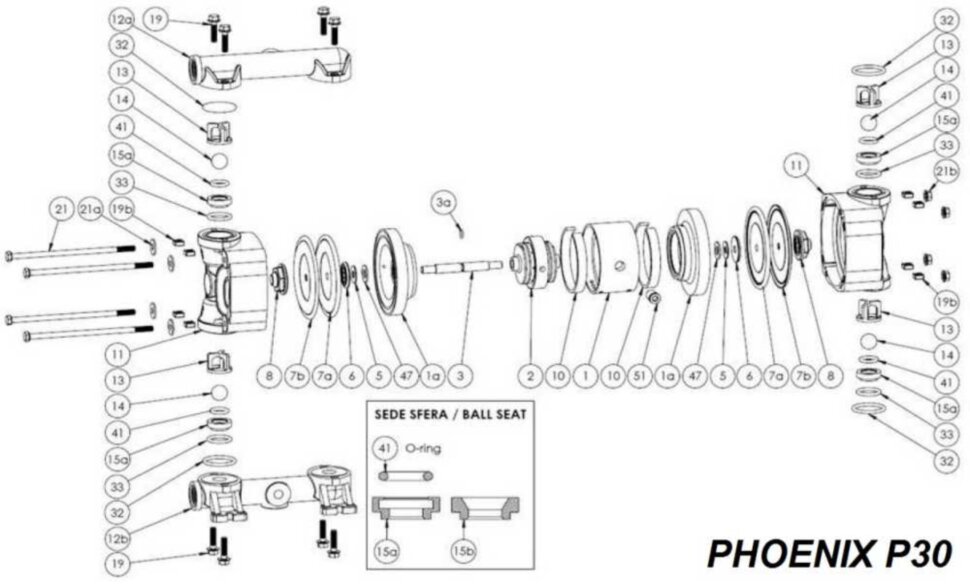

Corps de pompe FLUIMAC PHOENIX P30. Matériau : PP+CF. Article : P0030CP000017PC. Position de démontage : 11. Démontage général de la pompe PHOENIX P30 : 1 Unité centrale 1a Couvercle/plaque de l'unité centrale 2 Échangeur de chaleur pneumatique 3 Arbre 3a Bague d'étanchéité d'arbre 5 Ressort Belleville 6 Couvercle côté air 7a Membrane côté air 7b Membrane côté liquide 8 Bouchon 10 Silencieux 11 Corps de pompe 12a Collecteur supérieur 12a Collier de collecteur supérieur 12b Collecteur inférieur 12b Collier de collecteur inférieur 13 Guide bille 14 Bille 16 Bille 15a Siège de bille avec joint torique N°41 15b Bille de siège 19 Vis collecteur 19b Ecrou collecteur 21 Carter de vis 21a Corps de rondelle /collecteur 21b Écrous de corps 32 Joint torique supérieur 32 Joint supérieur 33 Joint torique inférieur 33 Joint inférieur 41 Joint torique intérieur 47 Joint de course 51 Conduite d'air
