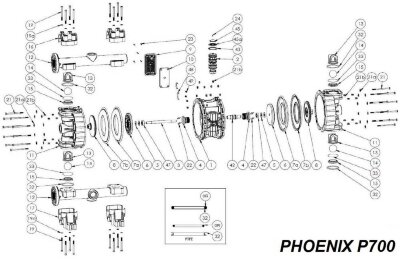

Carcasa bomba FLUIMAC PHOENIX P700. Material: AL. Artículo: P0700CP004349AL. Posición en el esquema de desmontaje: 11. Desmontaje general de la bomba PHOENIX P700: 1 Bloque central 2 Intercambiador de calor neumático 3 Eje 4 Placa intermedia con anillo de estanqueidad 5 Muelle Belleville 6 Tapa lado aire 7a Membrana lado aire 7b Membrana lado líquido 8 Tapón 9 Silenciador rejilla 10 Silenciador 11 Cuerpo bomba 12 Colector superior/inferior 13 Guía de bolas 14 Bola 15 Asiento de bola 16 Collarín 17 Pie 19 Colector roscado 19a Junta tórica 21 Cuerpo roscado 21a Junta tórica 21b Tuerca 22 Placa intermedia atornillable 23 Silenciador roscable rejilla 24 Tapa del intercambiador de aire atornillada 32 Junta tórica superior 33 Junta tórica inferior 42 Manguito con junta tórica 43 Anillo de retención para intercambiador neumático 45 Tapa del intercambiador neumático 45a Adaptador de tapa del intercambiador neumático 47 Diafragma de carrera 48 Tubo de aire D 6 mm 49 Racor manga
